CB500イソギンチャク号修理 完了

イソギンチャク号に手を付ける前に

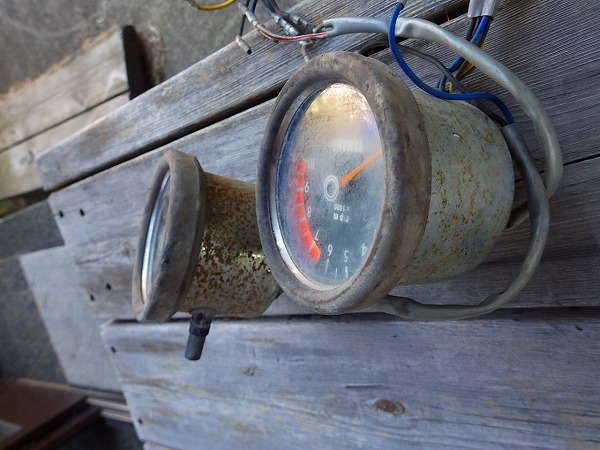

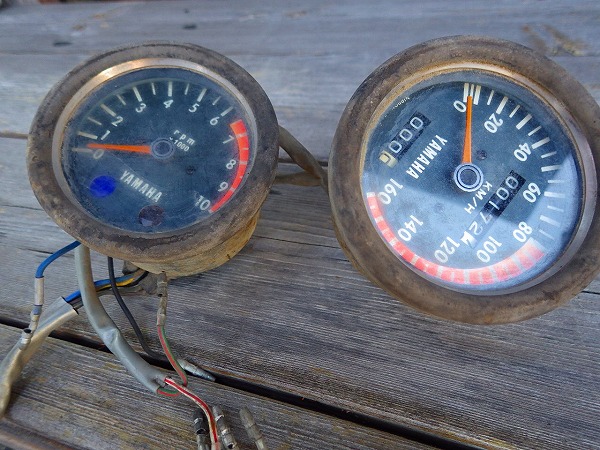

勘吉様から頂いた DT-1F(本当はRT-1F)のメータ
イメージ 1

汚れを落としてから取り付けましょう
イメージ 2

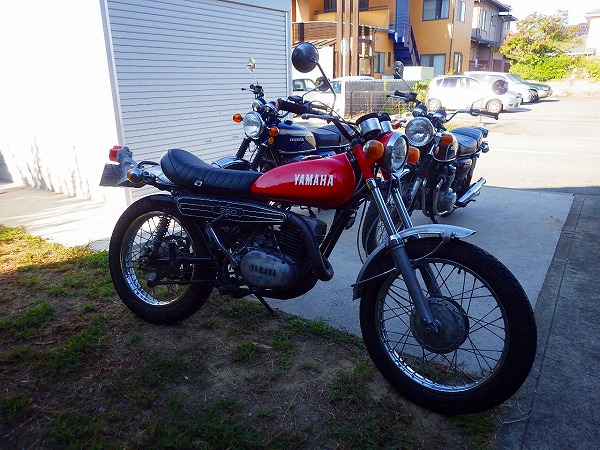

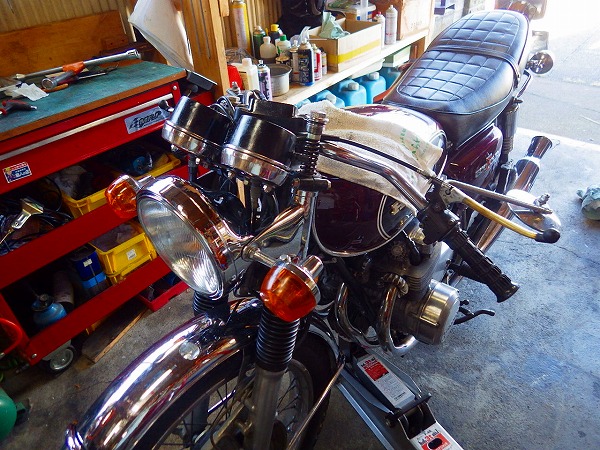

メーターがないままのバイクは落ち着かないですから
イメージ 3

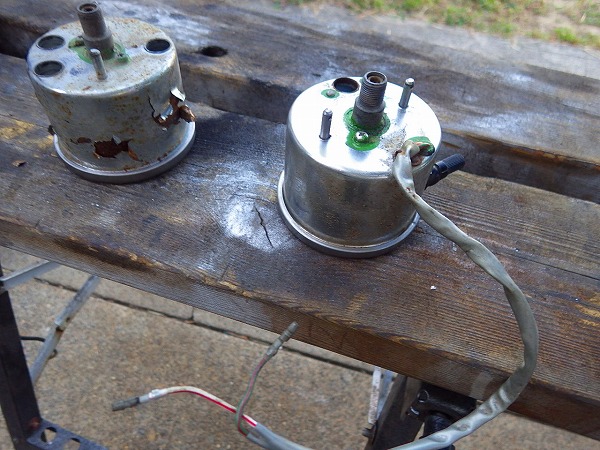

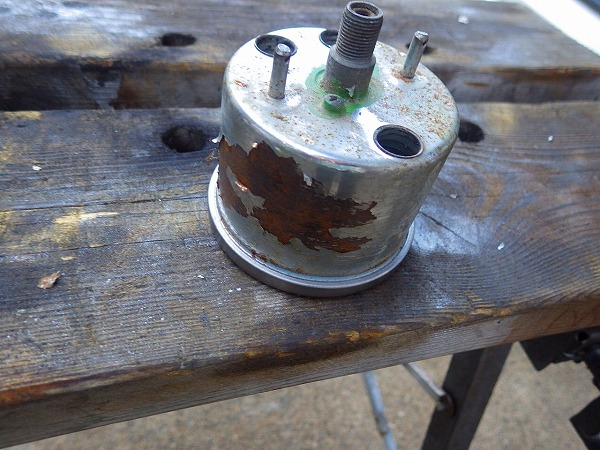

ボデイを磨くとイメージ 6
タコメーターメッキが剥がれてしまう


仕方ないので 浮いているメッキは剥がして
イメージ 7

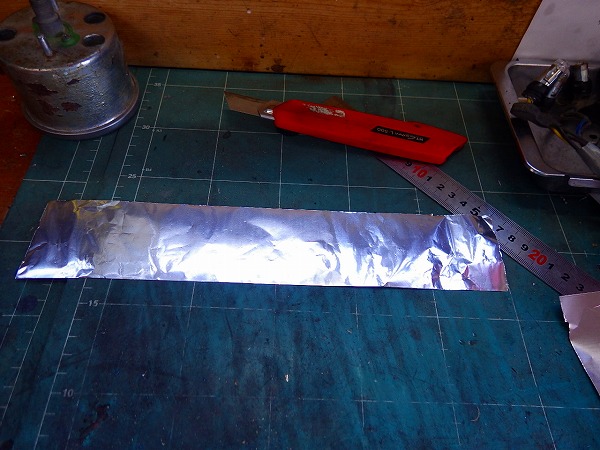

アルミ箔貼り付けて
イメージ 8

誤魔化す
イメージ 9
アップには耐えられない 仕上がり

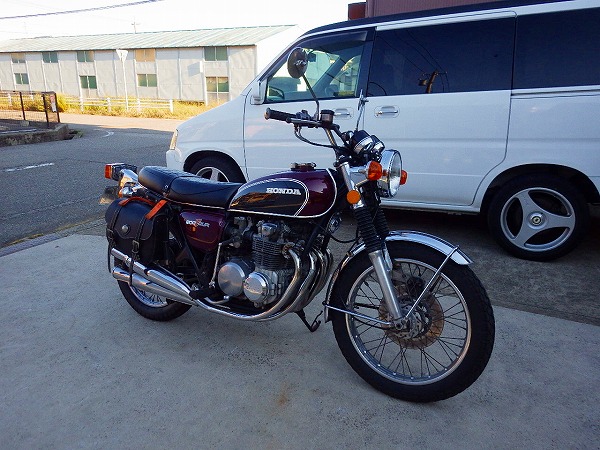

さてイソギンチャク号
イメージ 5

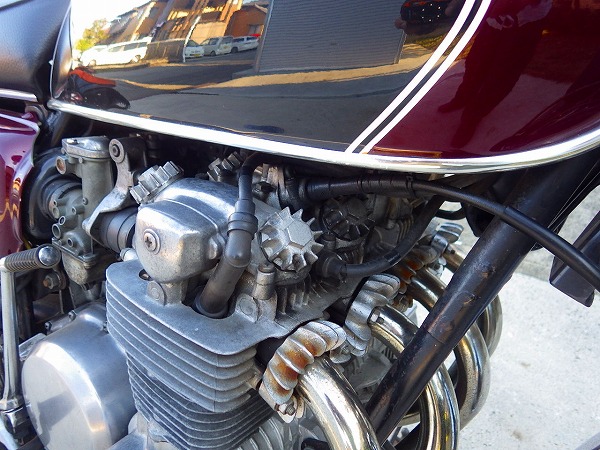

その云われ イソギンチャクに似たタペットカバーから



このバイク 信州基地でトランポに載せる時エンジンかけて 当然クラッチも操作
その時の感覚は「思ったほどクラッチの繋がりに違和感ないけど・・・」

後から オーナーに確認したら 「違和感は感じていたが 重傷ではなかった」

イメージ 4
まぁいいや
作業開始

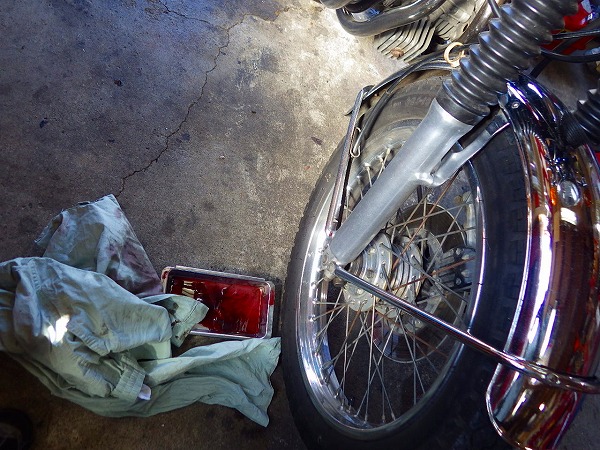

その前に フロントフォークが弱い感じでしたので
イメージ 10
オイルを追加で入れ 走って見る
・・・・今度は硬いな

少しずつ抜きながら
イメージ 15
テストして 私が思う適正な硬さに調整


ついでに リアもグリスアップ
イメージ 11
私が以前整備してから3年が経ち 距離的には余り走って無いですが グリスは減ってました「

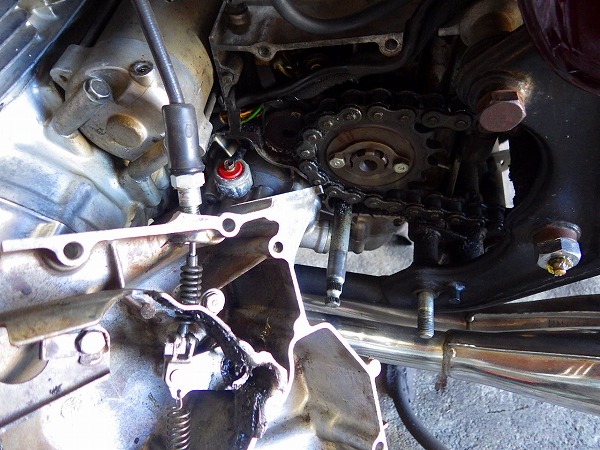

クラッチアジャスター カバー 御開帳
イメージ 12
アジャスター部分は この後分解
・・・・特に異常なし グリスアップして再組み


一番疑っていた プッシュロッドですが
イメージ 13
折れて無い

上 ノーマル 元々の取り付け部品
下 ハリュパパさま スペシャルロッド



ノーマルロッド、折れてはいませんでしたが よく見ると 縦筋状に摩耗
イメージ 14


参考写真ですが 以前交換した 信州のCB500号 ロッド
イメージ 17
折れたロッドも 準備したロッド(ヨコも号 旧エンジンで使用の中古品)その様な摩耗は見当たらず

クラッチ繋がり違和感は 「縦筋摩耗が引っかかっての原因」と考察





ハリュパパさま特性ロッドを組んで イソギンチャク号も修理終了
イメージ 16
近所テスト走行しましたが クラッチに特に違和感なし
これで夏休み宿題はすべて終わりました


なんか 徹夜運転で 疲れたので また寝ます




                                         ・・・・お休みなさい
