CB550 イングニッションコイル交換

4月29日 今日は元々は走る予定でしたが キャンセル
でもここのところ週末は連続で走ったし GW以降も走る予定が入っているので 今日は休憩&バイク整備に充てることに

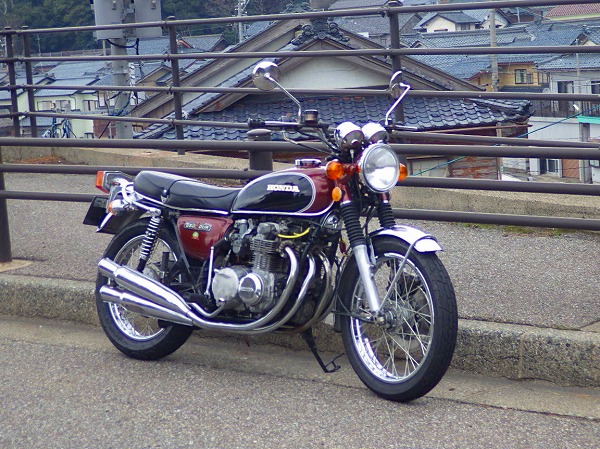

CB550dですが とりあえず普通に走ってますが 不安な箇所がひとつ
イメージ 1
それは電気系  ポイントもコンデンサーもレクチも新品に交換しましたが まだ当時モノ部品がひとつ

イングニッションコイル
イメージ 2

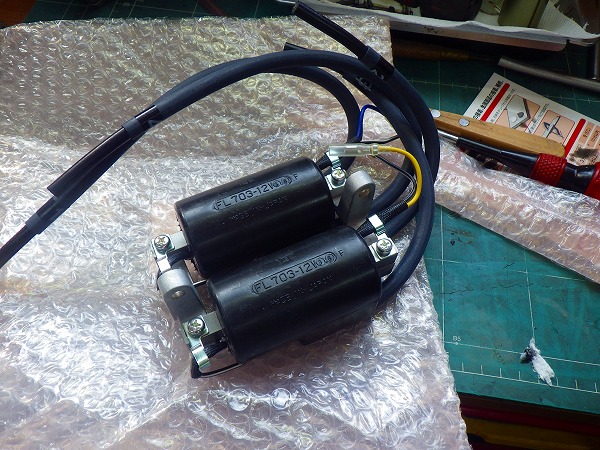

ずいぶん前から新品は準備してあります
ただし 550(500)の部品は出ないので 750の部品で代用

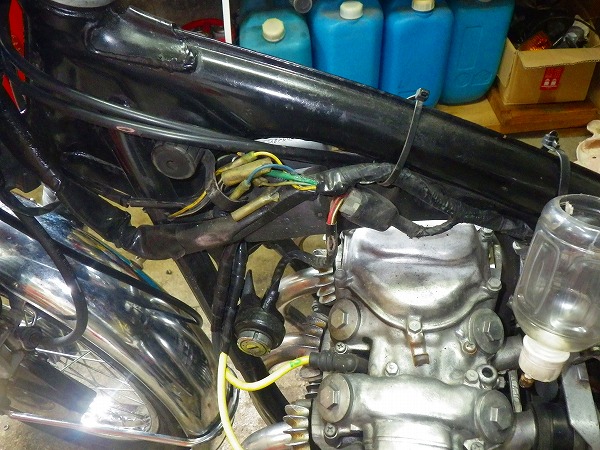

いままで使っていた部品はイングニッションコードはボロボロで 違うモノを継ぎ足して使用
イメージ 3
いつ壊れてもおかしくない シロモノ
5月の323伊豆ツーリングも控えてますから これを機会に交換します

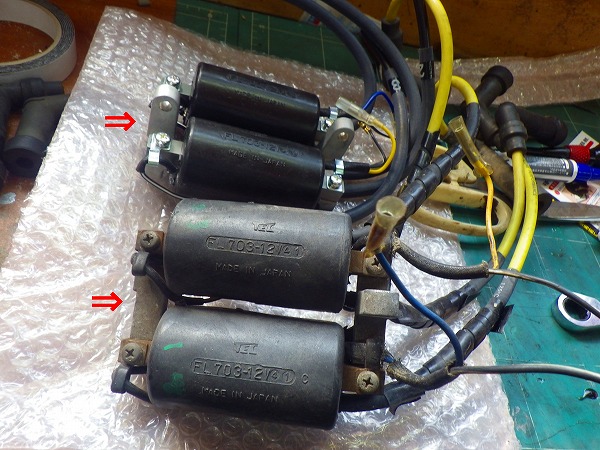

上新品 750用    下当時モノ 550具品
イメージ 4
550と750の違いは

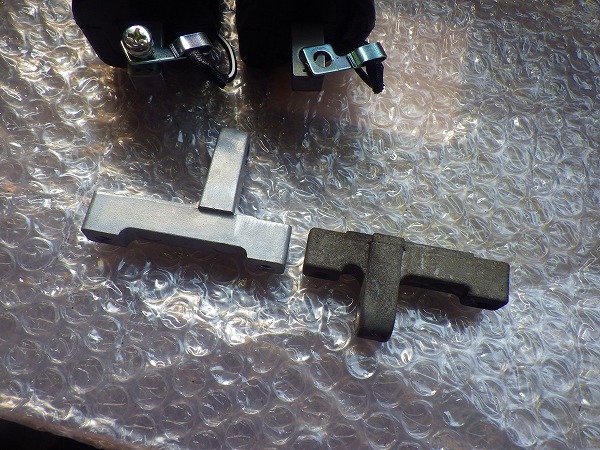

1⇒部分の金具
2 イングニッションコードの長さ(750用は短い)


⇒金具は交換出来るので 古い部品から流用
イメージ 5

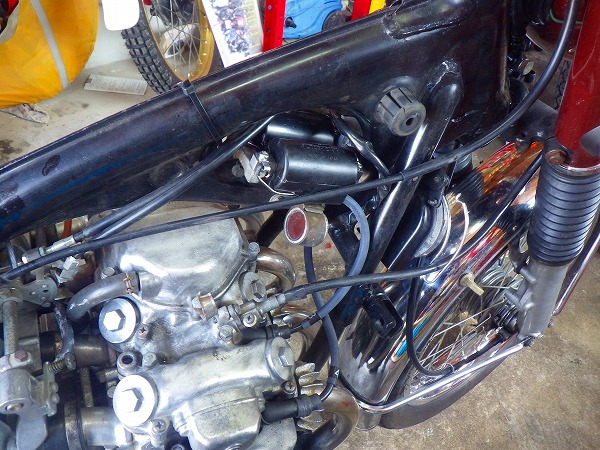

そして車体取り付け
イメージ 7
イングニッションコードは短いので エンジンの前側から直線的に配線

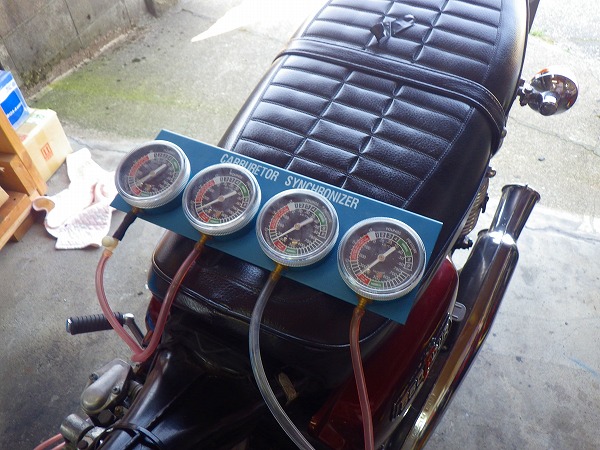

ついでに エンジン同調
イメージ 6

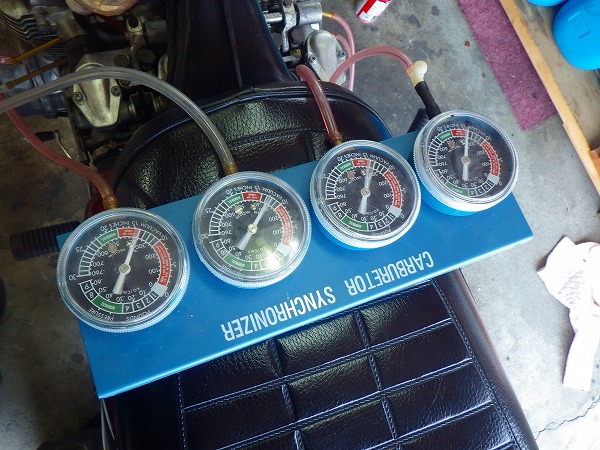

2番4をチョイ修正して

イメージ 8
OK


イングニッションコイルを新しくしたら なんとなくエンジンの回転が軽いぞ
