CB550FOURにLEDランプ着けてみた

CB550FOUR #オートバイ
GX750に取り付けた　LEDランプは　失敗でした
その原因の一つは　私の知識不足

今回はもっこうじょ様のアドバイスで勉強させていただきました



CB５５０ＦＯＵＲに水平展開
イメージ 3
車検はこの間、Ｈ４ランプ＆　バッテリー直結で合格

このバイクも常時ライトＯＮするとＨ４の５５Ｗランプでは　充電不足気味なので
普段は３５Ｗの球を使ってました

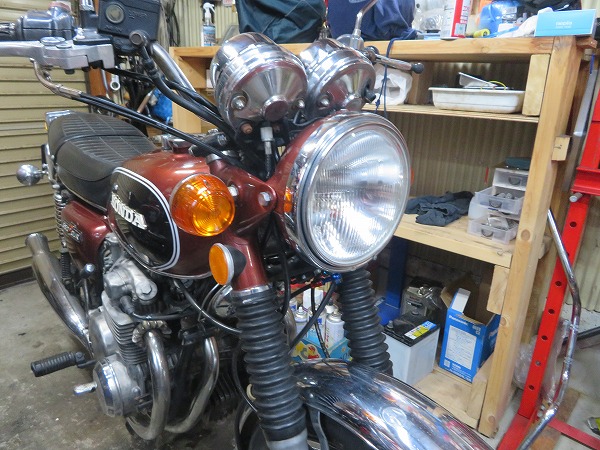

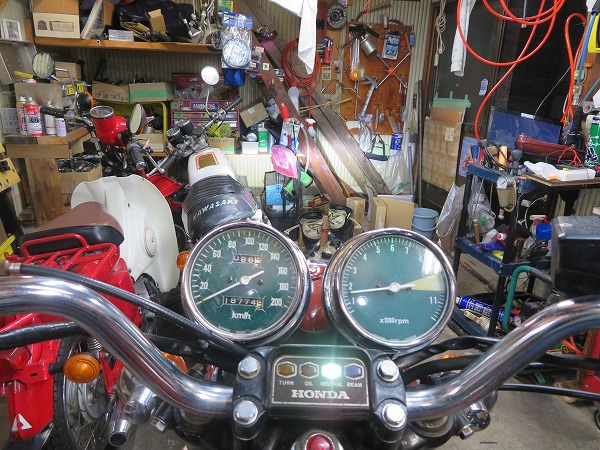

照らすとこんな感じ　ＨＩビーム（３５Ｗ）
イメージ 4
車検取ったばかりなので　光軸は出ています
でもランプ自体は暗い


そんな訳で教えて頂いた
ゼファー７５０で車検合格したという　LEDランプを手配


のつもりが　間違えて　これ手配

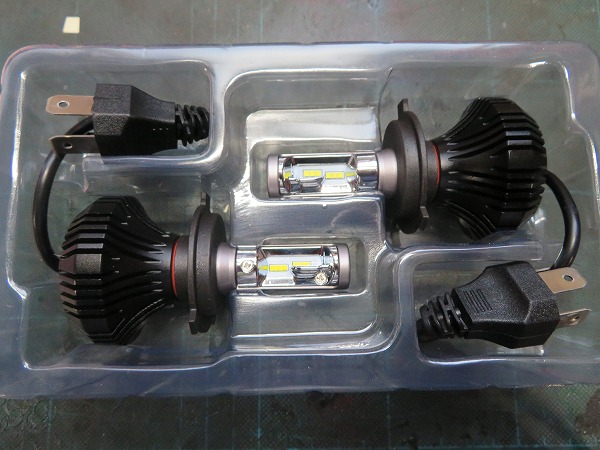

イメージ 5
・・・何やってるんだか


中身
イメージ 6
それでも　ＬＥＤ発光体の位置関係が

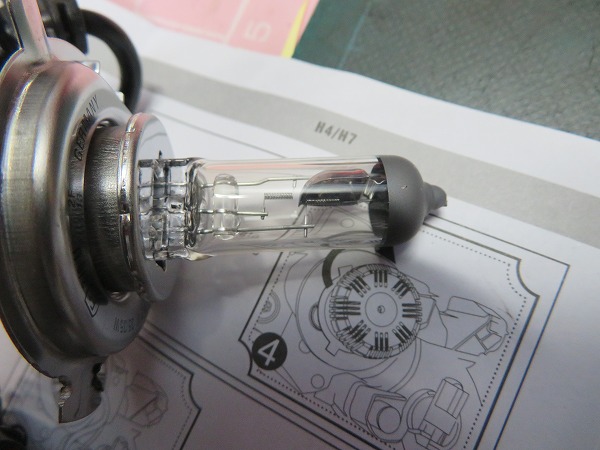

これＨ４
イメージ 7

イメージ 13
ローとハイのフィラメント

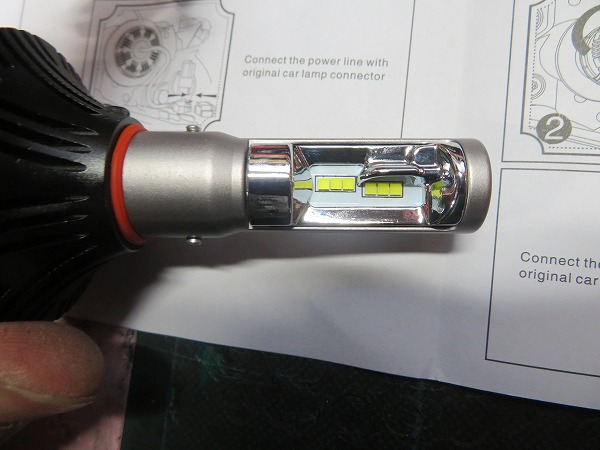

ほぼ同じ位置にLEDの発光体
イメージ 8

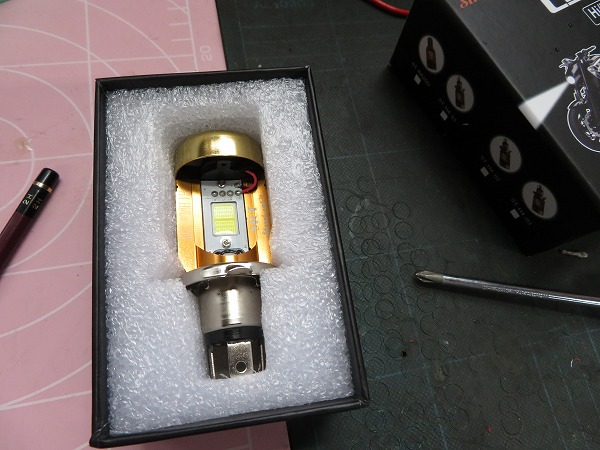

ＧＸ７５０の時に適当に買った品は
イメージ 1

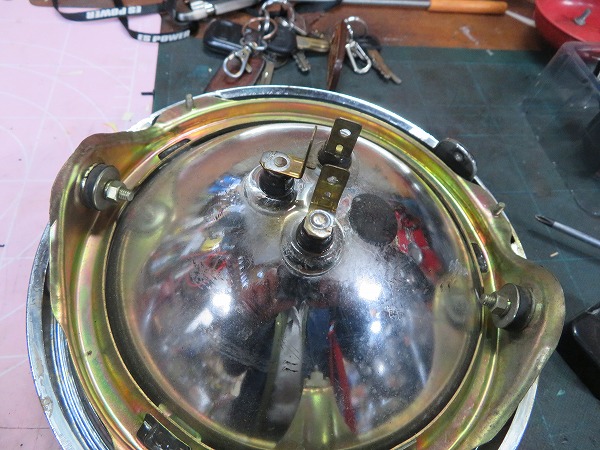

発光体が平板
イメージ 2
なるほど　　これじゃ　ダメダメな意味が分かります

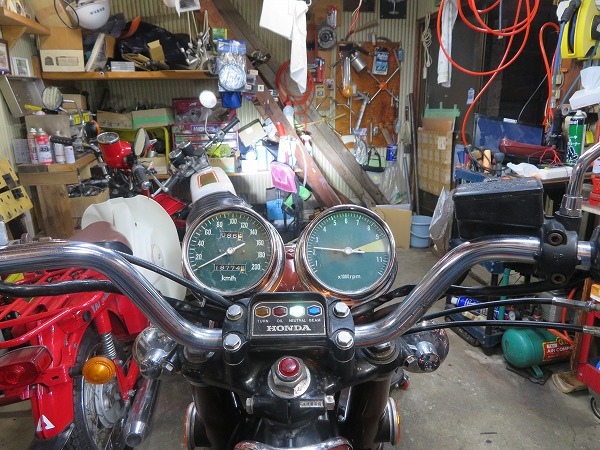

手配品　着けてみて　ＨＩビーム
イメージ 9

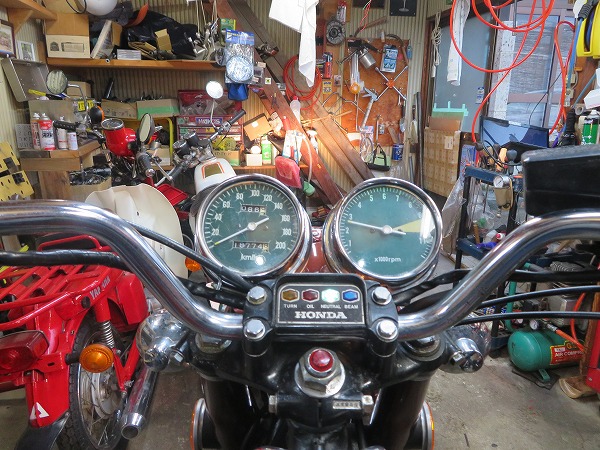

光軸もこんなものかな　　
明かるさは　感覚的には見た目はかなり明るいです


古いバイクなのでカットラインは試験されませんが　ＬＯビーム
イメージ 12
これなら　眩しくない

車検場のラインのテスターは持ち込んでみないとその合否はわかりませんが　いけそうな予感



電球は４輪にも対応　　　２個入りでしたので
次に車検になる　ＴＸ６５０に　取り付けようか・・・と思いましたが

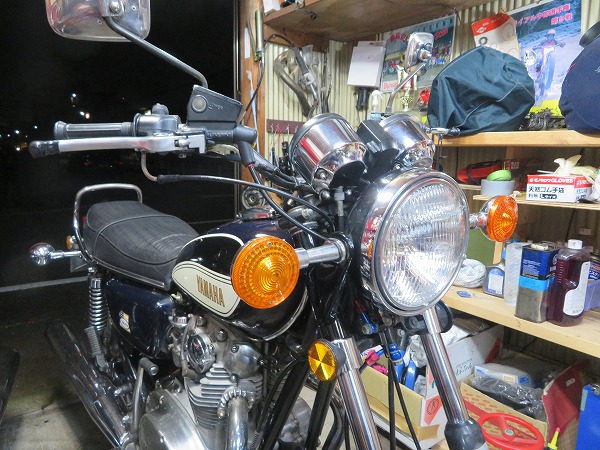

イメージ 10

ＴＸ６５０はシールドビーム　　　
　　・・・・今回　バラして今日　気が付く
イメージ 11
これで　今まで問題なく車検通ってたんです

光量不足で車検でダメだったのは　CB550FOUR　　ＣＢ７５０ＦＯＵＲ　　ＧＸ７５０

Ｗ３は　オーツカ先生特製のハーネスに交換してからＯＫ　
ＴＸ６５０は　もともと　何故かＯＫでした



もう一個は　とりあえず　ナナハンに着けよう
